Модульные станции очистки воды — полное расширенное руководство
Модульные станции очистки воды — это фабрично собранные, стандартизированные блоки, позволяющие быстро и качественно организовать подготовку воды под конкретные задачи: от точек розлива и HoReCa до промышленных линий и удалённых поселений. В этом материале мы детально разберём архитектуру модульных станций, сравним технологии (RO/UF/NF), дадим практические рекомендации по проектированию, приведём примеры CAPEX/OPEX и рассмотрим нормативные аспекты. Там, где это важно, мы часто упоминаем систему обратного осмоса как ключевую технологию для получения питьевой и технологически чистой воды.
Содержание
- Определение и типы модульных станций
- Ключевые компоненты и их роль
- Технологии очистки: сравнение RO, UF и NF
- Типовые схемы и блок-схемы
- Проектирование: пошаговый план
- CAPEX и OPEX: подробная калькуляция
- Нормативы, стандарты и требования к качеству
- Эксплуатация, регламенты и графики обслуживания
- Типичные ошибки и способы их избежать
- Кейсы применения
- Контроль качества и валидация
- Чек-лист при выборе поставщика
- FAQ
1. Что такое модульная станция очистки воды — типы и форм-факторы
Модульная станция — это набор технологических модулей, интегрированных на общей раме или в контейнере. По форм-фактору их можно классифицировать:

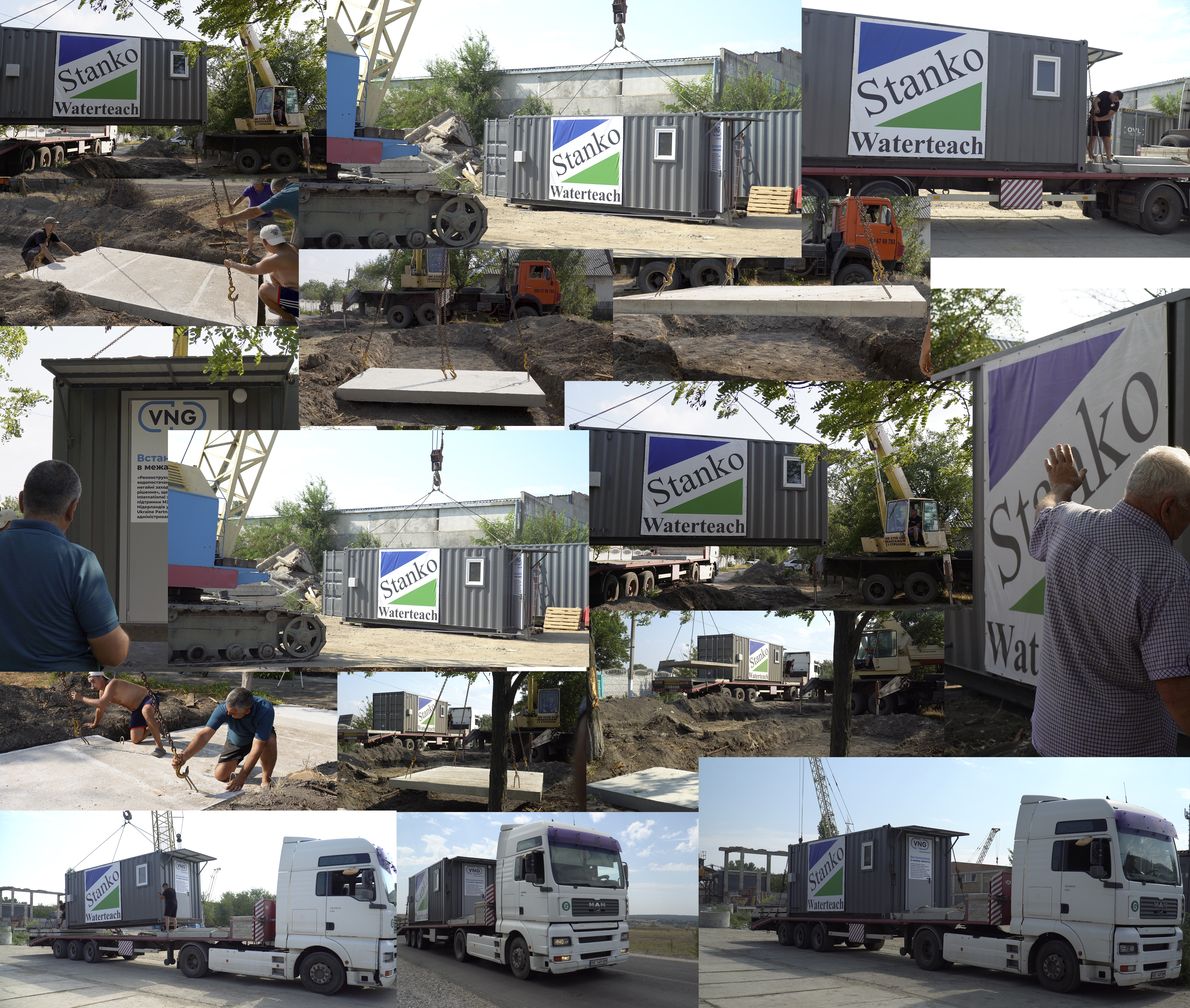

- Контейнерные станции — мобильные, поставляются в ISO-контейнерах, быстро разворачиваются и удобны для временных или удалённых объектов.
- Сборно-модульные рамы — рама с монтированными модулями; удобны для заводской сборки и последующего монтажа на площадке.
- Стационарные блочные здания — для крупных промышленных объектов с постоянной потребностью и специальными требованиями по доступу и обслуживанию.
2. Ключевые компоненты модульной станции и их назначение
2.1 Вводная часть и грубая механическая предочистка
Сетка, гребёнка или фильтр-отстойник — цель удалить крупные включения (щебень, листья, песок). Это увеличивает срок службы последующих модулей.
2.2 Механическая и сорбционная предочистка
Картриджи, угольные фильтры и сорбционные колонны удаляют взвеси, хлор и органику — критично для безопасности мембран в системе обратного осмоса.
2.3 Ионообмен и умягчение
Ионообменные колонны удаляют жёсткость, что предотвращает образование накипи на мембранах и теплообменном оборудовании.
2.4 Насосы и насосные группы
Питательные насосы, бустеры и насосы высокого давления для RO. Подбор по параметрам Q/H и NPSH имеет решающее значение.
2.5 Мембранная очистка (RO / UF / NF)
RO — удаляет растворённые соли и даёт максимальную степень очистки; UF удаляет коллоиды и бактерии; NF — промежуточная технология (частичная деминерализация).
2.6 Постобработка и дезинфекция
Минерализация, корректировка pH, УФ-обеззараживание, озонирование и др. Для питьевой воды часто рекомендуют комбинацию RO + минерализация + УФ.
2.7 Автоматика и интеграция
PLC, контроллеры TDS, датчики давления и потока, SCADA и удалённый мониторинг — это «мозг» станции, обеспечивающий безопасность и эффективную эксплуатацию.
3. Технологии очистки: детальное сравнение RO, UF и NF
Ниже — компактная, но исчерпывающая таблица сравнения трёх ключевых технологий.
| Критерий | RO (Обратный осмос) | UF (Ультрафильтрация) | NF (Нанофильтрация) |
|---|---|---|---|
| Удаляет растворённые соли | Да (высоко) | Нет | Частично |
| Удаление бактерий/вирусов | Да | Да (бактерии) / вирусы — частично | Да |
| Сохранение минералов | Удаляет большинство | Сохраняет | Удаляет часть (особ. divalent ions) |
| Потери воды (коэффициент отбора) | Ниже (есть концентрат) — зависит от схемы | Практически без стока | Умеренные |
| Энергопотребление | Высокое (насосы высокого давления) | Низкое | Среднее |
| Назначение | Питьевая/технологическая с высокой чистотой | Доопределение, очистка из колодцев/поверхности | Мягкая деминерализация, снижение органики |
| Частая комбинация | Предочистка + RO + постобработка (минерализация, УФ) | Предочистка + UF (иногда перед RO) | Предочистка + NF → экономия на полном RO |
4. Типовые схемы модульных станций — с таблицами и примерами
Ниже представлены расширенные типовые схемы с пояснениями и типичными показателями.
4.1 Базовая мобильная станция (контейнерная) — 0.5–2 м³/ч
Применение: точки розлива, удалённые объекты, мобильные мероприятия.
| Блок | Оборудование | Примечание |
|---|---|---|
| Ввод | Фильтр-грязевик, затвор | Защита от крупных примесей |
| Предочистка | Механика 5–20 мкм, уголь | Защита RO |
| Насосы | Питательный + повышающий для RO, резерв | Повышение давления для RO |
| RO | 1–2 мембранных модуля 4040 | Производительность 500–2000 л/ч |
| Постобработка | Минерализация, УФ | Готовая питьевая вода |
4.2 Коммерческая станция — 5–20 м³/ч
Применение: небольшие производства, HoReCa, жилые комплексы.
| Блок | Оборудование | Примечание |
|---|---|---|
| Предобработка | Фильтрация, умягчение, обезжелезивание | Увеличивает ресурс мембран |
| Насосная группа | Высоконапорные насосы с VFD | Поддержка стабильного давления |
| RO | Модули в параллель (N+1) | Резервирование и гибкость |
| Бак накопитель | Нержавейка/ПЭ | Буфер пермеата |
| Сервис | CIP система | Химическая промывка |
4.3 Промышленная станция — 50+ м³/ч
Применение: фарма, электроника, крупные производства.
| Блок | Оборудование | Примечание |
|---|---|---|
| Предобработка | Сорбционные, коагуляция, песчаные и угольные фильтры | Тяжёлые условия |
| Насосы | Многоступенчатые, насосы высокого давления | Оптимизация энергопотребления |
| RO | Мультиплексные линии, рецикл | Оптимизация отбора |
| Интеграция | SCADA, PLC, OEE-интеграция | Полный промышленный контроль |
5. Проектирование модульной станции — подробный пошаговый план
- Сбор исходных данных: анализ входной воды (TDS, жёсткость, органика, железо, марганец, мутность, микроорганизмы, температура).
- Формирование ТЗ: требуемая производительность, потребители, качество пермеата, климатические условия.
- Выбор схемы: RO/UF/NF + предочистка + постобработка.
- Гидравлический расчёт: подбор насосов по Q/H, расчёт потерь и NPSH.
- Электрика и автоматика: выбор PLC, реле, VFD, коммуникаций (Modbus, MQTT).
- Инженерные чертежи: гидравлические, электрические, компоновочные схемы контейнера/рамы.
- Заводская сборка и FAT: Factory Acceptance Test — проверка всех функций до отгрузки.
- Монтаж на объекте и SAT: Site Acceptance Test, лабораторная валидация пермеата.
6. Экономика: CAPEX и OPEX — реальные примеры и таблицы
Важно подготовить как капитальные затраты (CAPEX), так и операционные (OPEX). Ниже — ориентировочные примеры для трёх типовых проектов. Цены условные — для моделирования и планирования.
6.1 Пример 1 — Мобильная контейнерная станция 1 м³/ч (500–1000 л/ч)
| Статья затрат | Примерный диапазон (EUR) | Комментарий |
|---|---|---|
| Оборудование (RO модуль, насосы, предочистка) | 6 000 – 10 000 | 1–2 мембранных модуля 4040, насосы, фильтры |
| Контейнер и монтаж | 2 000 – 4 000 | Изоляция, крепления, вход/выход |
| Автоматика и датчики | 1 000 – 2 000 | PLC, датчики TDS, давления |
| Пусконаладка и испытания | 500 – 1 000 | FAT/SAT и лабораторные тесты |
| Итого CAPEX | ≈ 9 500 – 17 000 | |
| OPEX (в год) | ≈ 2 000 – 4 500 | Электроэнергия, расходники, сервис |
6.2 Пример 2 — Коммерческая станция 10 м³/ч
| Статья затрат | Примерный диапазон (EUR) | Комментарий |
|---|---|---|
| Оборудование RO (модули, насосы) | 35 000 – 60 000 | Параллельные линии, VFD |
| Предочистка (колонны, картриджи) | 5 000 – 10 000 | Умягчение, уголь |
| Кожух/рама и монтаж | 4 000 – 8 000 | Нержавейка/рама |
| Автоматика и телеметрия | 3 000 – 6 000 | PLC + SCADA |
| Пуск и валидация | 2 000 – 4 000 | FAT/SAT, лабораторные испытания |
| Итого CAPEX | ≈ 49 000 – 88 000 | |
| OPEX (в год) | ≈ 12 000 – 25 000 | Энергия, мембраны, сервис |
6.3 Пример 3 — Промышленная станция 100 м³/ч
Проекты такого масштаба очень индивидуальны; приведён ориентир.
| Статья затрат | Ориентир (EUR) |
|---|---|
| Оборудование и модули RO | 200 000 – 800 000+ |
| Предобработка (коагуляция, фильтрация) | 50 000 – 150 000 |
| Автоматика, SCADA, интеграция | 30 000 – 120 000 |
| Монтаж, пусконаладка, лаборатория | 20 000 – 100 000 |
| Итого CAPEX | ≈ 300 000 – 1 200 000+ |
| OPEX (в год) | ≈ 50 000 – 300 000 |
7. Нормативные требования и стандарты качества воды
Для проектирования и эксплуатации модульных станций важно опираться на стандарты и нормативы. В международной практике ориентируются на WHO, а в локальной — на национальные ДСТУ, САНПИН или подобные документы.
- Питьевая вода: требования по микробиологии, химии и органолептике (TDS, нитраты, хлор, т.д.).
- Технологическая вода: требования зависят от отрасли (электроника — сверхчистая вода, котельные — жесткость/щелочность и т.д.).
- Экологические нормы: утилизация концентрата RO должна соответствовать требованиям к сбросу.
8. Эксплуатация и сервис — регламенты и документация
Качественный сервис — ключ к долгой и стабильной работе модульной станции. Рекомендуемый регламент обслуживания рассмотрен ниже.
8.1 Рекомендуемый график обслуживания
| Период | Действия |
|---|---|
| Ежедневно | Проверка панелей, датчиков давления и протока, визуальный осмотр насосов. |
| Еженедельно | Контроль TDS выходной воды, проверка уровней в баках, очистка сеток. |
| Ежемесячно | Замена механических картриджей (при необходимости), проверка уплотнений. |
| Каждые 6 месяцев | CIP (химическая промывка) мембран при необходимости, проверка УФ-ламп. |
| 1–3 года | Замена RO-мембран (в зависимости от условий), капитальный осмотр насосов. |
8.2 Документация и журналы
- Паспорт станции, инструкция по эксплуатации
- Журнал ТО: даты, обвалы давления, замены, химпромывки
- Протоколы лабораторных испытаний пермеата
- SLA и договоры на сервис с конкретными сроками реагирования
9. Типичные ошибки проектирования и эксплуатации (и как их избежать)
- Ошибка: недостаточная предочистка → быстрая порча мембран.
Решение: анализ воды и подбор фильтров исходя из результатов. - Ошибка: отсутствие резервирования (N+0).
Решение: закладывать N+1 на ключевые узлы. - Ошибка: плохая компоновка и неудобный доступ к узлам.
Решение: проектная проверка на сервисный доступ. - Ошибка: некорректный подбор насосов (NPSH).
Решение: гидравлический расчёт с запасом.
10. Кейсы применения (развёрнуто)
10.1 Точка розлива (бутыли/налив) — мобильный кейс
Задача: обеспечить питьевой стандарт воды для розлива бутылями и наливом. Решение: контейнерная станция 1–2 м³/ч, система обратного осмоса + минерализация + УФ. Результат: стабильный пермеат, улучшенный вкус, соответствие санитарным нормам.
10.2 HoReCa — кафе/ресторан
Задача: стабильная вода для приготовления пищи и напитков, снижение накипи в оборудовании. Решение: коммерческая модульная станция 5–10 м³/ч, умягчение + RO (или UF в сочетании с NF) и система дегазации. Преимущество: снижение затрат на обслуживание котлов/эспрессооборудования.
10.3 Промышленное производство — фарма / электроника
Задача: обеспечить специфицированную технологическую воду. Решение: многоступенчатая модульная станция с RO + EDI/DI/полировка, интеграция с лабораторным контролем и SCADA. Преимущество: соответствие GMP/ISO и требуемая стабильность качества.
11. Контроль качества и валидация
Валидация включает лабораторные испытания: химический анализ (TDS, жесткость, нитраты, тяжелые металлы), микробиологические тесты, органолептика. Для критичных применений — документированная программа валидации с тестами при пусконаладке и периодическими проверками.
12. Чек-лист при выборе поставщика модульной станции
- Опыт поставщика и проекты «под ключ»
- Наличие заводской сборки и возможности FAT
- Сервисная сеть и наличие запасных частей
- Гарантии и регламенты ТО
- Документация: паспорта, инструкции, протоколы испытаний
- Возможность телеметрии и интеграции в вашу систему учёта
13. Таблица: модульная станция vs классическая стационарная система
| Критерий | Модульная станция | Классическая стационарная система |
|---|---|---|
| Срок внедрения | Короткий (недели) | Длительный (месяцы) |
| Масштабируемость | Высокая (добавление модулей) | Ограниченная |
| Транспортировка | Контейнер/рама (возможная) | Сложная |
| Унификация запчастей | Высокая | Зависит от проектной кастомизации |
| Стоимость на старте | Средняя/высокая (зависит от комплектации) | Варьируется, часто выше за счёт инженерии |
| Гибкость конфигурации | Очень гибкая | Менее гибкая |
14. Договоры, гарантия и юридические аспекты
При покупке модульной станции важно корректно оформить договор: объём поставки (спецификация), срок поставки, FAT/SAT, гарантийные обязательства, SLA на сервис. Рекомендуем включать условие об ответственности за качество исходной воды и график регулярных поверок и валидаций.
15. FAQ — расширенный
Какая минимальная предобработка нужна перед системой обратного осмоса?
Обычно механический фильтр 5–20 мкм и угольный фильтр для удаления хлора — базовый минимум. В зависимости от исходной воды может потребоваться умягчение или обезжелезивание.
Сколько служат RO-мембраны?
При корректной предобработке 2–5 лет; ресурс зависит от качества входной воды и режима эксплуатации.
Можно ли уменьшить объём концентрата RO?
Да: оптимизация схемы отбора/рецикла, использование мембран с более высоким отбором, внедрение энергоэффективных насосов и рекуператоров давления (в больших системах).
Как организовать утилизацию концентрата?
Опции: отвод в центральную канализацию (при допустимых показателях), локальные инфильтрационные поля, использование концентрата в промышленных циклах (при возможности) или согласование с экологическими службами.
16. Заключение
Модульные станции очистки воды — универсальный инструмент для быстрой, стандартизированной и экономичной организации водоподготовки. Правильный выбор схемы, тщательный гидравлический расчёт, регулярный сервис и корректная организация контроля качества превращают модульную систему в долгосрочное конкурентное преимущество.
